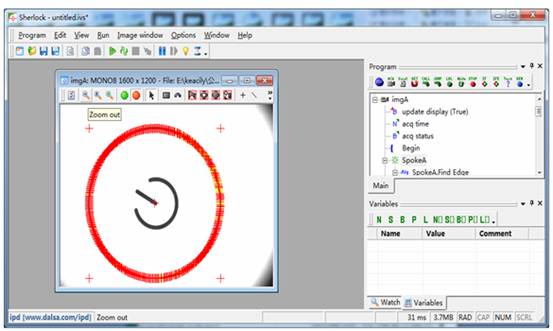

测量与案例

1.此项目主要检测的是Ipad外壳的内长和内宽(如下图)
2.要求视野:约4mm
3.检测精度:<=0.01mm

从产品宽度检测8个点,长度检测5个点得到数据后判断每个点是否符合尺寸并且进行分类。

在不同的项目中,针对产品视野和形状及材质,选择对应的相机,镜头和光源

镜头:此项目中因为视野要求约为4mm,且精度要求比较高对图像质量的要求比较高,优先选择远心镜头此项目的镜头视野为:4.8x3.6mm

相机(1/3英寸芯片尺寸):视野范围已经给出,根据视野和要求精度可以选出相机的分辨率为1024x768,每个像素的是0.0046mm,在要求的精度范围内

光源:对边缘的检测用条形光的效果是最好的

内长和内宽都是用此种安装方法

  • 在两部相机都标定好的情况下,加上中间的距离就可以得出产品的内长和内宽


计算原理=(1024-相机1平均X)*比例尺+中间距离+(相机2平均X)*比例尺
